图模引擎是电力领域的图形和模型一体化管理的底层支撑平台，以拓扑为核心构建精准拓扑电系图，支持规则驱动的快速建模和规范建模方式，具备连续时空演化描述能力，可实现电网建设的时序化和多时空信息一体化管理。同时，它也支持在线联合时空分析和跨图形空间的自动映射，能够生成不同业务不同时空的专题图，满足新型电力系统作业需要。

1 技术特点



 高效易用的“精准拓扑电系图”

图模引擎以“精准拓扑电系图”为底层数据基础，在显示效果、电网制图、站房一次图芯片化等方面做了大量改造优化工作，以保证能够简洁明了地展示电系关系，更符合规划及调度工作人员的应用需要和使用习惯，能够帮助他们直接抓住电网结构的关键要素。





 强大专业的电网分析及诊断

图模引擎建立的“精准拓扑电系图”绝不仅仅是一个用于实现电网设备可视化管理的结构表示模型，基于对电网组成结构、拓扑连接关系、以及各种设备参数、运行信息的准确描述和完整记录，它更是一个电网性能和行为的分析模型，能够支撑多种专业分析应用功能。

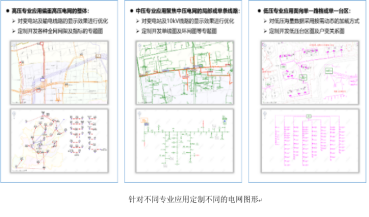

 智能先进的专题图百变成图

图模引擎目前可支持三十多种专题图的自动实时生成，而每种专题图又具有多种形式，并可以叠加多种信息，真可谓“百变成图”。







 面向规划电网的多场景应用

图模引擎应用多场景技术，可在同一套现状电网模型的基础上，同时管理接电时间不同而且嵌套关系复杂的各类规划项目方案，大大提高数据的一致性以及电网规划的工作效率。

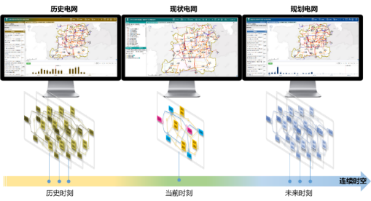

 支持多时态的数字电网管理

图模引擎不但能够对设想中的未来电网进行全方位支持，而且能够回溯到电网变化的任意历史时刻，甚至对当时的规划方案进行比较和评估，这对于电网规划业务的前优化、后评估、宏观分析等工作具有重大意义。

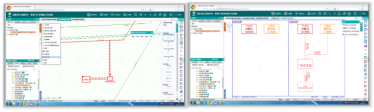

 全WEB架构的业务应用支持

图模引擎支持全WEB方式的应用，可在浏览器中实现“精准拓扑电系图”的管理及维护，包括电网模型的图形浏览、查询统计、拓扑分析、专题图生成、流程化业务管理等，以及“精准拓扑电系图”的模型建模和维护工作。图模引擎提供功能丰富的WEB服务及应用控件，其他业务系统可以非常方便地集成图模引擎进行二次开发和应用。

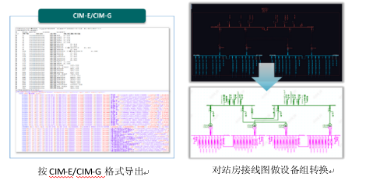

 灵活多样的图模数据输入输出

图模引擎提供多种数据输入功能，可帮助用户快速完成系统数据的初始化工作，促进电网图模规范化，保证数据持续更新；同时提供多种格式的数据输出，实现与其他业务系统的资源共享。

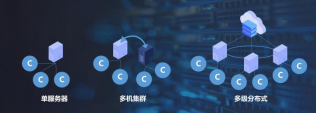

 可跨域部署的多级分布式架构

在对图模引擎进行设计开发的最初就充分考虑了其应用领域中“分布管理、集中共享”的特征，专门针对此类应用进行了定制和优化，支持多级分布式的部署架构，能够帮助建立企业级协同工作环境。

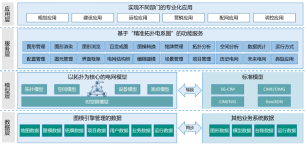

2 系统架构



自动成图技术除自身使用外，还对外支持其他单位及外部系统通过接口方式调用自动成图服务。







3 二次开发

 WEB开发组件

WEB开发组件是一个实现电网图形浏览查询等功能的二次开发组件，可方便快捷地在其他B/S业务系统中实现电网图形浏览、电网分析、图模转换等相关功能。



 WebService服务

图模引擎采用SOA体系结构，提供基于Web Services的应用功能操作访问机制，可在其它应用系统按需调用图模引擎中的电网结构数据和各类图形。



 QT版图形组件

图模引擎支持在使用QT作为开发语言的业务系统中实现电网图形浏览、电网分析等相关功能。
