AT-WATER--供水行业生产管理全面解决方案

　　随着我国经济建设迅速发展，城市规模日益扩大，城市经济社会活动日益加快和人口的高度集中化，给城市供水管网的规划、建设和管理提出了越来越高的要求。城市供水管网，是城市的重要基础设施之一。由于其具有种类繁多、纵横交错 、结构复杂、分布广泛、深埋于地下、不透明、信息量及查询量大、保存期长、要求不断运行使用等特点，传统的图纸、图表等形式记录保存管线资料，并在此基础上进行人工管理的方式已无法适应城市供水建设及维护管理的需求。要适应城市建设的发展，迅速查明地下供水管网现状（分布、埋深、走向、与其它市政管网的关系等），用新的技术手段来管理城市供水管网，以替代落后的人工管理模式，已成为供水管理部门当前十分迫切的任务。
　　地理信息系统GIS技术具有反映地理空间关系、统计分析各种空间和属性信息能力特性，以GIS技术的特别是AM/FM/GIS技术为基础，开发并建立供水管网地理信息系统管理复杂的供水管网，并在这基础上实种业务，是供水企业提高管理水平和服务质量的重要手段。
　　AT-WATER是雅都公司基于对自来水管网管理的深刻理解，应用AM/FM/GIS、数据库技术、数据通讯等技术，结合雅都公司AM/FM/GIS平台产品--GROW平台，为城市供水企业实现跨越性发展推出的供水行业生产管理全面解决方案。AT-WATER实现对供水管网在城市地理图形系统上的管理，在支持设施资料管理的基础上，结合供水企业业务管理模式，提供高级业务管理功能，根据用户实际需要，建立一套针对生产管理的信息管理系统，并提供完善的顾问/实施/支持体系，协助用户改进工作流程，应用先进的管理工具提高其管理水平和服务水平，从而提高企业的核心竞争力，为企业创造更大的效益。
　　◇AT-WATER的系统结构

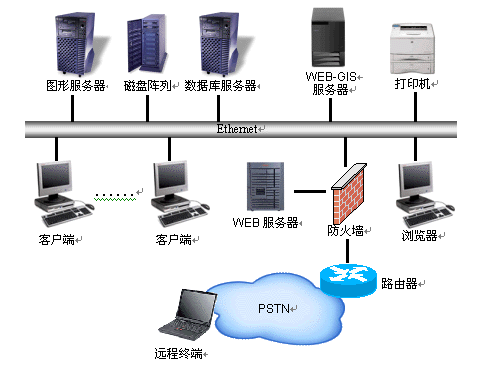

　　AT-WATER的建设可以根据实际规模进行建设，支持单机、单级C/S模式、多级C/S模式、B/S模式等。下面是一个典型的单级C/S+B/S系统结构图。
　　典型的单级C/S+B/S的系统结构图（请点击）
　　◇AM/FM/GIS基本功能
　　□图形显示：采用图层管理方式，并提供显示设置供用户自由定制相关显示参数；
　　□图形操作：提供各种基础图形操作，包括开窗、漫游、放大、缩小、旋转、移动等；
　　□动态路名：支持道路名动态显示，保证地理信息显示的完备性；
　　□辅助功能：提供简图导航、放大镜、局部放大、量度尺、沿路跟踪、辅助编辑工具等功能；
　　□输入输出：支持数字化仪及屏幕交互操作输入方式、与Arc/Info、MapInfo、AutoCAD等的图形数据文件格式的双向转换，提供灵活的图纸打印工具和通用报表工具。
　　□系统接口：系统提供开放式接口，可采用多种接口方式，实现AT-WATER与其它系统的结合，如SCADA系统、MIS系统等。
　　◇AT-WATER的系统工具
　　□地图维护工具：
　　系统提供通用编辑工具，可编辑点、线、多边形、文本等实体，用以编辑电子地图。地理图形的各层单独处理，如地名、建筑物、河流、绿地、铁路、规划线、地面高程、道路（路口、路段、路名、路边线）等；
　　系统提供路网编辑工具，可以编辑动态路名数据，用以支持道路查询、最优路径计算等。
　　□系统建模工具
　　属性数据编辑与修改：系统为绝大多数的设备属性资料提供统一的数据录入界面和修改工具，即采用统一格式的通用对话框方式。通过此工具，用户可以完成属性资料的添加、修改、删除、保存、定位、取消定位、查询和统计等操作。
　　网络建模：提供各种方便灵活的编辑工具，编辑自来水总阀、水塔、管道、网络图等，完成供水管网的建模工作，组建数字网络模型。根据业务特点将相应属性数据纳入业务管理中。
　　拓扑分析：用户可以方便的查询所有管道、设备等之间的连接关系，提供多种连接关系检查工具，如连通显示、向上查询、向下查询等。在图形建模过程中，用户可以运用此类工具，检查管道、设备等连接关系建立的情况。这是开展其它业务的基础。
　　自动成图：根据系统建立的供水管网基础信息模型，利用AM技术，并根据用户对各种专题图生成设备的原则自动生成各种专题图。
　　□系统维护工具
　　系统提供完整的维护工具，方便用户进行系统的调整和维护，如图形符号编辑、地图数据转换、界面定制、备份工具等。
　　提供权限设置工具，对用户的使用功能和权限进行合理灵活的配置与设定，保证数据安全性。
　　提供系统参数配置工具、系统日志等。
　　提供工具实现系统版本的平滑、自动更新。

AT-WATER--供水行业生产管理全面解决方案

　　◇AT-WATER的主要子系统
　　□用户信息管理子系统
　　用于管理用户的信息：如用户属性数据，包括用户编号、名称、所在地、水表口径等；用户水量数据，包括水表读数、用水量、用水类别等；用户接水点位置，包括接水管段、接水点离管段两端距离等信息。在这些用户信息的基础上，通过统计分析计算，掌握重点用户，了解水量分布状况，为管网运行模拟提供基础数据。
　　□管网设施管理子系统
　　对全市供水设备（包括水厂、供水管网、小区庭院管网以及各种阀门等）的各种信息资料如规划资料、竣工资料、维护资料等进行综合管理，可方便快捷地将各种资料输入计算机系统，并可根据需要进行修改；可在计算机上查询现有管网的所有资料，并按需求通过绘图仪（或打印机）给出有关图纸，对城市供水管网资料进行动态管理。可以提供如下管理：供水系统设备档案、编码分年限检索管理；、新设备登录编码、设备替换的档案变换管理、图纸档案管理、设备统计管理等。
　　□管网运行模拟子系统
　　用于模拟管网系统运行状况，从不同角度反映供水系统的运行状态及所存在的问题，为兴建改造水厂和管网设施提供决策依据。
　　管网运行负荷分析：显示欠负荷、经济负荷和超负荷运行管段；查询显示各种负荷范围的管段；
　　供水路径查询：可查询管网中任意节点由哪个水源通过哪些管段供水并显示这些管段的运行参数；
　　各水源供水分界线：以不同颜色指示出不同水源的供水从而分析用户用水水源并提供兴建水厂或转压站的受益用户清单；
　　低压区范围：用特殊标记反映低压区范围及相应用户；
　　供水潮流动态模拟：以动画形式动态模拟供水趋势。
　　□供水水质管理子系统
　　用于控制管网水质，指导水厂合理投加药剂，提高水质降低成本。
　　计算水在管网中的停留时间；
　　分析氯水浓度扩散过程；
　　进行余氯分布分析；
　　提供各水源最佳加氯量值。
　　□抢修辅助决策理子系统
　　用于指导管网事故处理，增强事故反应能力，减少事故损失。
　　在管网发生爆管大漏事故时迅速找出事故发生位置，确定爆管的管段号、管径、管材以及相关信息;
　　自动给出最优阀门关闭方案及事故处理意见；
　　迅速绘制出事故发生地点的管网图及须关闭阀门的栓点图；
　　显示停水区域图，并可打印出重点与非重点的断水用户名单。
　　□监控调度管理子系统
　　以图形方式显示管网资料及运行状态，如管网长度、管径、布管位置、施工日期、管内水压、水流方向等信息。对过水压管道给出报警信息，该信号能及时传至供水科或相关部门的终端机上。
　　根据水厂出口总管压力、管网状态和管网主要节点遥测信号，下达生产调度命令；根据管网设备及管网检修计划下达命令，并将实施结果反馈存入数据库。
　　□管网辅助规划子系统
　　提供各种专题地图及区域范围的统计信息，包括现有的新旧管网布局、管道口径、水量分配、道路走向、地形地势等各种综合情况，辅助给出具体的管网建设的设计图纸以及预算分析结果。在短时间内提供多种管网改扩建方案，并迅速将方案实施后的模拟运行状况显示出来，直观地反映各种方案的综合性价比，从而便利地找出最佳改扩建方案。
　　 □WEB信息发布子系统
　　以WEB浏览器方式为各管理部门提供查询当前各种信息的途径。一般用户不需安装和维护复杂的系统软件，只需安装通用的Web浏览器，即可实现图形、资料信息的高效率共享。
　　图形操作功能：提供各种基础的图形操作功能，如开窗、漫游、移动、缩小、放大、旋转等功能，并支持动态路名显示；
　　信息查询功能：可方便进行图形浏览查询，包括地理图和各种专题图等，并可查询设备的资料信息及维护信息，同时可实现图、数互查功能。
